系列：不銹鋼閥門系列

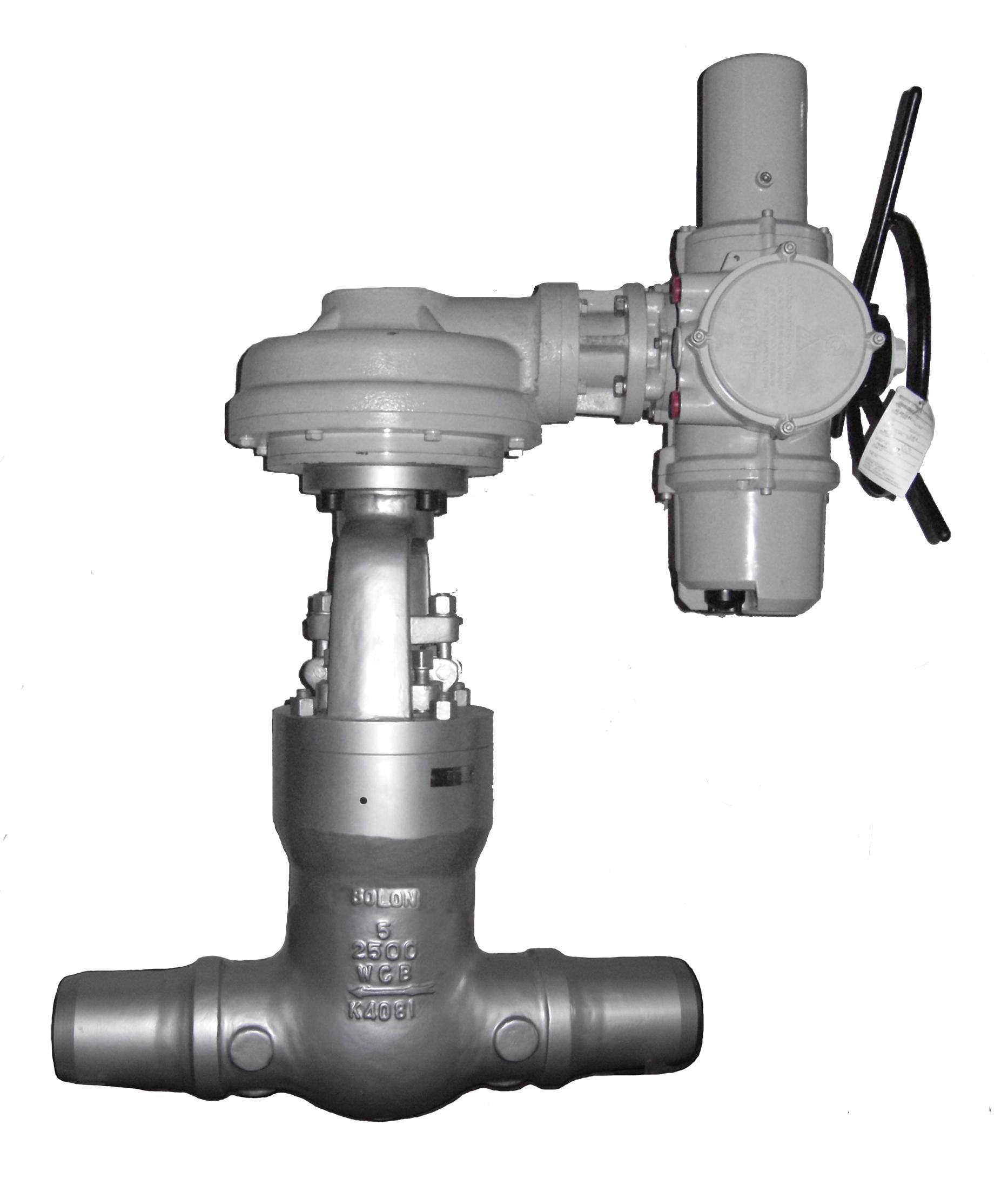

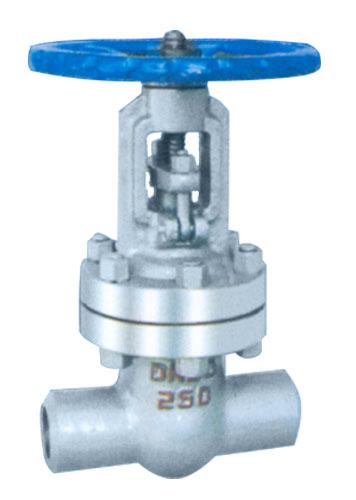

Z61H對焊閘閥
產品描述product description
對焊閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。
產品詳情PRODUCT DESCRIPTION
【產品用途】
Z61H對焊閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置
【產品特點】
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式
【性能參數】
公稱壓力PN（MPa) | 殼體 | 試驗壓力（MPa) | 上密封 | |
密封（液） | 密封（氣） | |||
1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
【適用介質和適用溫度】
殼體材料 | 適用介質 | 適用溫度（℃） |
碳素鋼（C型） | 水、蒸汽、油品 | ≤425 |
鉻鎳鈦鋼（P型） | 硝酸類 | ≤200 |
鉻鎳鉬鈦鋼（R型） | 醋酸類 | ≤200 |
鉻鉬鋼（I型） | 水、蒸汽、油品 | ≤550 |
【主要零件材料】
閥體、閥蓋 | 閥板、閥座 | 閥桿 | 閥桿螺母 | 填料 | 手輪 |
碳素鋼 | 優質碳鋼+硬質合金或不銹鋼 | 鉻不銹鋼 | 鋁青銅 | 石墨石棉盤根 | 可鍛鑄鐵 |
鉻鎳鈦鋼 | 不銹鋼、不銹鋼+硬質合金 | 鉻鎳鈦不銹鋼 | 鋁青銅 | 聚四氟乙烯 | 可鍛鑄鐵 |
鉻鎳鉬鈦鋼 | 不銹鋼、不銹鋼+硬質合金 | 鉻鎳鈦不銹鋼 | 鋁青銅 | 聚四氟乙烯 | 可鍛鑄鐵 |
鉻鉬鋼 | 合金鋼+硬質合金 | 鉻鉬鋼 | 鋁青銅 | 柔性石棉 | 可鍛鑄鐵 |
