產品詳情PRODUCT DESCRIPTION

工作原理

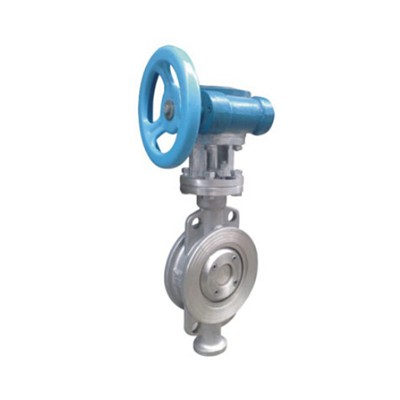

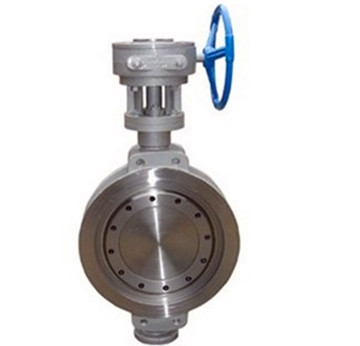

D373W不銹鋼蝶閥為偏心金屬密封結構，密封形式為金屬對金屬密封，可調換金屬密封圈對金屬密封，不銹鋼板與石墨復合板密 封圈對金屬密封。硬密封蝶閥的驅動形式除了電動之外還有：手動，蝸輪桿傳動，氣動等。硬密封蝶閥的蝶板安裝于管道的直徑方向。 在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。目前，硬密封蝶閥 作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。閥體和閥座為連 體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕 便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點。

產品特點

1、 本產品采用三偏心設計，即
（1） 閥桿中心與閥體中心線相對偏心
（2） 閥桿中心與蝶板密封面相對偏心
（3） 蝶板密封面相對閥桿中心偏轉一個角度
由于這三個偏心，使閥門開啟瞬間蝶板密封面圓周上各點可以同時脫離閥座，因而蝶板-閥座之間不產生平面間的相對摩擦，這 樣，既見效了操作力矩，提高了操作靈活性，而且提高了密封副的使用壽命
2、 由于其偏心錐面的作用，在閥門關閉時，可以達到越關越緊，能夠?qū)崿F(xiàn)自鎖，不會因驅動扭矩過大而使閥門關閉過位
3、 由于這類閥門的蝶板密封面材料為了不銹鋼與復合材料相結合，既能夠保證密封面的強度，又保證了密封性能
4、 該類產品反壓密封性能實驗可至少達到0.8MPa
5、 蝶板與閥座之間通過“漸進式”來保持始終不變的密封效果，即密封副磨損后，可以通過蝶板位置的推進而補償
6、 閥桿安裝牢固可靠，閥桿下部安裝有固定環，不會發生穿出體外的意外情況
7、 適用介質和工況：該產品可以在水、空氣、煤氣、油品、酸、堿等腐蝕性介質管道上使用；工作溫度-30℃-+350℃
8、 連接形式：法蘭、對夾、焊接
傳動方式：蝸輪蝸桿傳動、電動、氣動

性能參數

主要性能參數：
公稱壓力	PN 1.0/1.6/2.5Mpa
適用溫度	≤425℃
適用介質	水、蒸汽、油品、煤氣、天然氣
主要零部件	閥體、閥瓣、密封圈、轉軸、填料
主要材料	碳鋼、不銹鋼

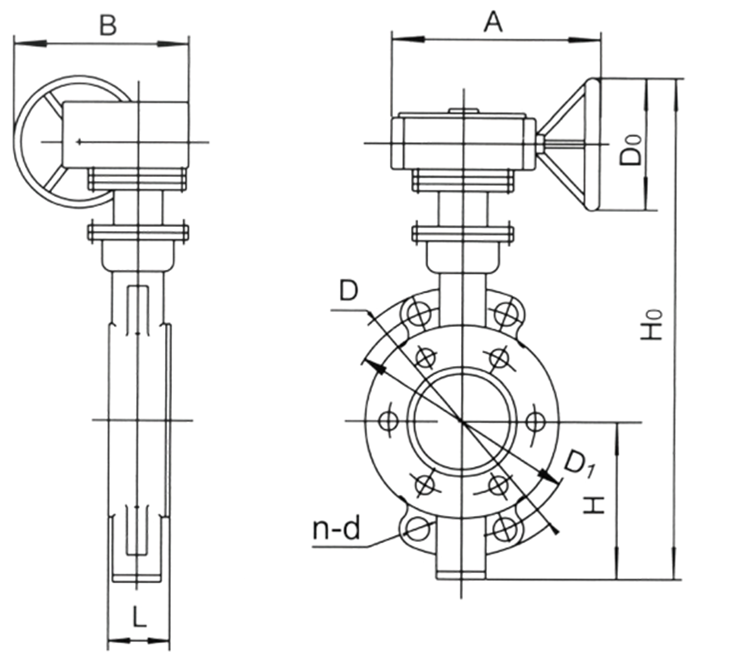

結構圖

主要尺寸規格

PN1.0Mpa

PN1.6Mpa
