系列：球閥系列
Q11F-25T黃銅球閥
產品描述product description
Q11F-25T黃銅球閥的工作原理是靠旋轉閥桿來使閥門暢通或閉塞。
產品詳情PRODUCT DESCRIPTION
產品工作原理和用途：
Q11F-25T黃銅球閥的工作原理是靠旋轉閥桿來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
產品結構特點：
1.流體阻力小，其阻力系數與同長度的管段相等。
2．結構簡單、體積小、重量輕。
3．緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
產品性能參數：
公稱壓力： | 2.5MPa |
工作介質： | 水、油 |
工作溫度： | -20℃≤t≤110℃ |
產品主要零件材質：
閥體材質: | 鑄鋼、不銹鋼、鍛鋼、鉻鉬鋼、黃銅 |
密封面材質: | F、F46、N、SM、H、Y、W、G |
連接方式: | 法蘭、對夾、焊接、內螺紋、卡箍、卡套 |

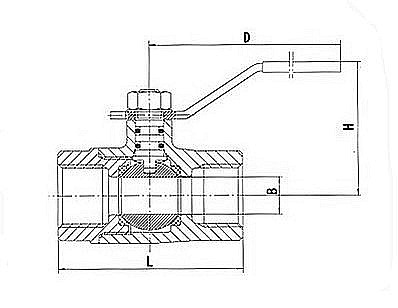

產品主要尺寸：
DN | SIZE | L | B | H | D |
15 | 1/2 | 50 | 14 | 41 | 95 |
20 | 3/4 | 63 | 19 | 45 | 95 |
25 | 1 | 77.5 | 24 | 49 | 110 |
32 | 11/4 | 90 | 31 | 55 | 110 |
40 | 11/2 | 98 | 38 | 65 | 140 |
50 | 2 | 110 | 49 | 76 | 160 |
65 | 21/2 | 158.5 | 64 | 96 | 173.5 |
80 | 3 | 175 | 75 | 106.5 | 193 |
100 | 4 | 207.5 | 98 | 128 | 233 |
