系列：止回閥系列
HH44X/T/H微阻緩閉止回閥
產品描述product description
HH44X、HH44T、HH44H 型微阻緩閉止回閥用于給排水管道，安裝在水泵出口處用來防止介質逆流和消除破壞性水錘，并能有效地減少閥門關閉水錘壓力，可保障管網安全運行。
產品詳情PRODUCT DESCRIPTION
產品工作原理和用途：
HH44X、HH44T、HH44H 型微阻緩閉止回閥用于給排水管道，安裝在水泵出口處用來防止介質逆流和消除破壞性水錘，并能有效地減少閥門關閉水錘壓力，可保障管網安全運行。
適用于安裝在工業、農業、城市、高層住宅等給、排水系統的泵出口，用以防止介質倒流、消除水錘、保護泵及管路的安全運行。
產品結構特點：
1、設有平衡錘裝置。閥瓣旋啟時對水流的阻力小，開閥力僅為原旋啟式的五分之一，為節能性產品。
2、閥瓣關閉的后段行程設有阻尼裝置，且阻尼時間可調，可防止破壞性水錘的產生。
3、閥瓣密封效果好，減振耐磨、使用壽命長。
4、運行平穩，噪音低。
產品性能參數：
型號 | HH44T-10~25 | HH44X-10~25 | HH44H-10~25 |
工作壓力（MPa） | 1.0~2.5 | ||
適用溫度（℃） | ≤80 | ||
適用介質 | 水 | ||
產品主要零件材料：
零件名稱 | 閥體、閥蓋 | 閥瓣 | 閥軸 |
材料 | 灰鑄鐵、鑄鋼 | 鋼板、橡膠組合件 | 不銹鋼 |

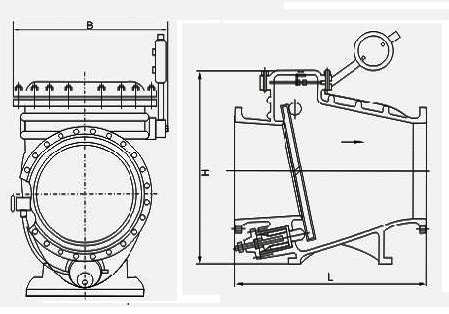

產品主要尺寸：
公稱通徑 | 主要外形和連接尺寸 | ||
L | W | H | |
HH44T-10 HH44X-10 H44H-10C HH44T-16 HH44X-16 HH44H-16C HH44T-25 HH44X-25 HH44H-25 | |||
50 | 230 | 270 | 300 |
65 | 290 | 290 | 320 |
80 | 310 | 300 | 354 |
100 | 350 | 320 | 350 |
125 | 400 | 340 | 380 |
150 | 480 | 410 | 500 |
200 | 500 | 450 | 580 |
250 | 600 | 550 | 670 |
300 | 700 | 580 | 730 |
350 | 800 | 630 | 820 |
400 | 900 | 700 | 920 |
450 | 1000 | 800 | 950 |
500 | 1100 | 900 | 1100 |
600 | 1300 | 990 | 1200 |
700 | 1400 | 1120 | 1550 |
800 | 1500 | 1300 | 1700 |
