系列：止回閥系列

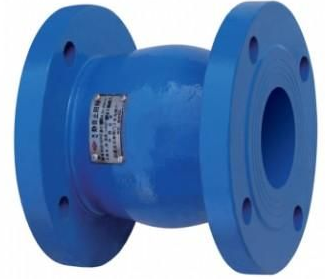

HQ11X、HQ41X無磨損球形止回閥
產品描述product description
HQ11X無磨損球型止回閥閥體采用全通道結構，具有流量大、阻力小之優點。HQ41X無磨損球形止回閥可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。
產品詳情PRODUCT DESCRIPTION
HQ11X無磨損球型止回閥閥體采用全通道結構，具有流量大、阻力小之優點。采用圓球做閥瓣，適用于高粘度，有懸浮物的工業及生活污水管網中。
HQ41X無磨損球形止回閥采用橡膠包皮球為閥瓣,在介質的作用下,可在閥替內的滑道上滾動,從而打開或關閉閥門.流量大流阻損失小,密封性能好,消聲關閉,可減小水擊波.水平或垂直安裝均可.可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。
產品性能參數
型號 | 公稱通徑DN/mm | 公稱壓力PN/Mpa | 適用溫度/℃ | 適用介質 |
HQ11Xp-10 | 40、50 | 1.0（1.6） | ≤60 | 水、油、氣 |
HQ41Xp-10 | 100、150、200、300 | 1.0（1.6） | ≤60 | 水、油、氣 |
產品主要零件材料
零件 | 閥體 | 閥座 | 閥蓋 | 閥座密封面 | 密封球 |
材料 | 灰鐵、球鐵、無縫鋼管 | 球鐵QT500-7 | QT500-7 | 不銹鋼 1Cr18Ni9Ti | 金屬骨架包丁腈橡膠 |

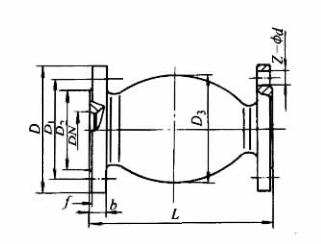

產品主要尺寸
型號 | DN | D | D1 | D2 | D3 | L | 連接螺紋 | 孔Z-φd | 備注 |
HQ11Xp-10 HQ11Xp-16 | 40 | 75 | - | - | - | 128 | G1（1/2） | - | |
50 | 102 | - | - | - | 170 | ZG2 | - | ||
HQ41Xp-10 HQ41Xp-16 | 100 | 220 | 180 | 155 | 212 | 350 | - | 8-φ18 | |
150 | 280 | 240 | 210 | 285 | 485 | - | 8-φ23 | ||
200 | 335 | 295 | 265 | 440 | 495 | - | 8-φ23 12-φ23 | 當PN=1.6Mpa時，為12-φ23 | |
300 | 440 | 400 | 368 | 616 | 698 | - | 12-φ23 |
