系列：截止閥系列
J44w-16c液面計截止閥
產品描述product description
J44w-16c液面計截止閥是濃硝酸工業(yè)的各種塔、罐、槽、箱等容器的專用部件，一套液面計包括兩支針型閥。
產品詳情PRODUCT DESCRIPTION
J44w-16c液面計截止閥是濃硝酸工業(yè)的各種塔、罐、槽、箱等容器的專用部件，一套液面計包括兩支針型閥。
產品主要性能參數(shù)
公稱壓力PN/Mpa | 殼體試驗壓力ps/Mpa | 工作溫度/℃ | 適用介質 |
1.6 | 2.4 | ≤50 | 98%濃硝酸 |
產品主要零件材料
零件名稱 | 材料 |
上下閥體、壓套螺母、管扣螺母、填料壓蓋、閥桿、填料墊、填料壓套、管扣法蘭、螺塞、 | Cr14Ni14Si14(簡稱C4) |
上下填料、墊片 | 聚四氟乙烯 |

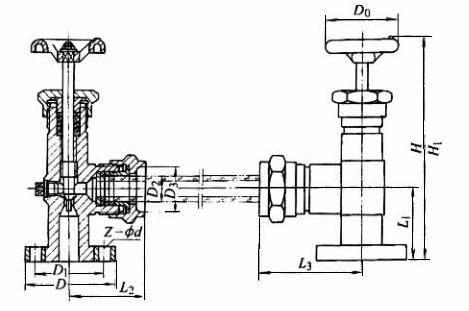

產品主要尺寸
公稱通徑DN/mm | 尺寸/mm | 重量/kg | ||||||||||
L1 | L2 | L3 | D | D1 | D2 | D3 | H | H1 | D0 | z-φd | ||
20 | 65 | - | - | 90 | 65 | - | - | 188 | 202 | 80 | 4-φ12 | 5.66 |
25 | 80 | 80 | 110 | 100 | 75 | 25 | 50 | 235 | 268 | 80 | 4-φ15 | 8.2 |
