系列：截止閥系列

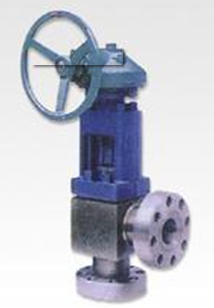

J344Y-160、J344Y-320蝸桿傳動角式截止閥
產品描述product description
J344Y-160、J344Y-320蝸桿傳動角式截止閥適用于工作溫度≤200℃的氮、氫、氨混合氣堿液等介質的管路上做啟閉用。
產品詳情PRODUCT DESCRIPTION
角式截止閥啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式為升降式。通過蝸輪傳動裝置實現啟閉，啟動力矩小，J344Y-160、J344Y-320蝸桿傳動角式截止閥適用于工作溫度≤200℃的氮、氫、氨混合氣堿液等介質的管路上做啟閉用。
產品主要性能參數
公稱壓力PN/Mpa | 試驗壓力ps/Mpa | 工作壓力p/Mpa | 工作溫度/℃ | 工作介質 | |
殼體 | 密封 | ||||
16 | 24 | 17.6 | 16 | ≤200 | 氮、氫、氨混合氣堿液 |
32 | 48 | 36 | 32 | ||
產品主要零件材料
零件名稱 | 閥體 | 閥桿、調節環 | 填料箱、連接套 | 填料 |
名稱 | 優質碳鋼 | 鉻鋼 | 優質碳鋼 | 聚四氟乙烯 |

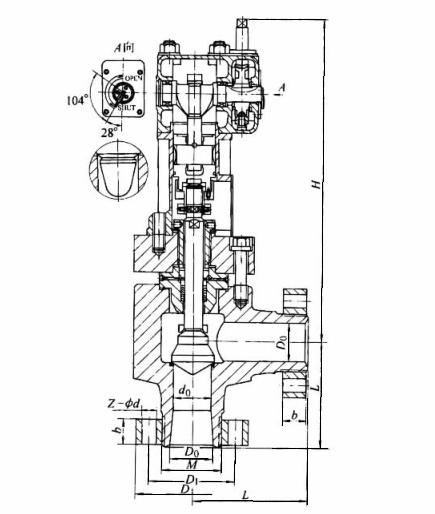

產品主要尺寸
公稱通徑DN/mm | 尺寸/mm | 重量/kg | ||||||||
L | D | D1 | D0 | d0 | M | b | Z-φd | H | ||
80 | 260 | 260 | 195 | 85 | 75 | M125×4 | 60 | 6-φ36 | 940 | 410 |
100 | 290 | 300 | 235 | 103 | 85 | M155×4 | 75 | 8-φ39 | 962 | 470 |
125 | 320 | 330 | 255 | 120 | 103 | M175×4 | 78 | 8-φ42 | 955 | 580 |
