系列：安全閥系列

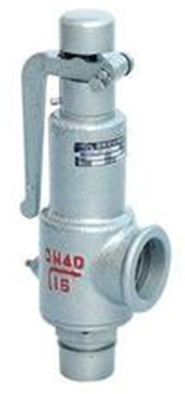

內螺紋連接彈簧封閉式安全閥
產品描述product description
當內螺紋連接彈簧封閉式安全閥閥瓣下的蒸汽壓力超過彈簧的壓緊力時，閥瓣就被頂開。閥瓣頂開后，排出蒸汽由于下調節環的反彈而作用在閥瓣夾持圈上，使閥門迅速打開。
產品詳情PRODUCT DESCRIPTION
當內螺紋連接彈簧封閉式安全閥閥瓣下的蒸汽壓力超過彈簧的壓緊力時，閥瓣就被頂開。閥瓣頂開后，排出蒸汽由于下調節環的反彈而作用在閥瓣夾持圈上，使閥門迅速打開。隨著閥瓣的上移，蒸汽沖擊在上調節環上，使排汽方向趨于垂直向下，排汽產生的反作用力推著閥瓣向上，并且在一定的壓力范圍內使閥瓣保持在足夠的提升高度上隨著安全閥的打開，蒸汽不斷排出，系統內的蒸汽壓力逐步降低。此時，彈簧的作用力將克服作用于閥瓣上的蒸汽壓力和排汽的反作用力，從而關閉安全閥。封閉式即排出的介質不外泄，全部沿著規定的出口排出，一般用于有毒和有腐蝕性的介質。不封閉式一般用于無毒或無腐蝕性的介質。
產品性能參數
公稱通徑DN/mm | 公稱壓力/Mpa | 密封壓力分級PN/Mpa下限/上限 | 性能試驗 | 適用溫度/℃ | 適用介質 | 開啟高度 | ||
試驗介質（油） | ||||||||
密封壓力下限/上限 | 開啟壓力下限/上限 | 排放壓力下限/上限 | ||||||
（Mpa） | ||||||||
3 | 250 | 70/90 | 70/90 | 73.5/94.5 | 77.2/99.2 | ≤100 | 變壓器油 | 3/40-3/20 |
110/130 | 110/130 | 115.5/136.5 | 121.3/143.2 | |||||
150/170 | 150/170 | 157.5/178.5 | 165.4/187.2 | |||||
190/210 | 190/210 | 199.5/220.5 | 209.4/231.5 | |||||

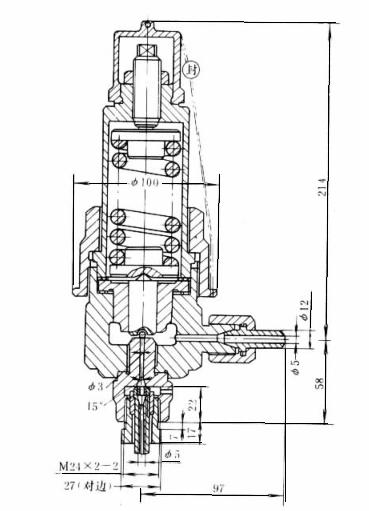

產品主要尺寸
零件名稱 | 閥體 | 閥座 | 閥瓣 | 閥頭、導向套、彈簧座 | 彈簧 |
材料 | 碳鋼 | 鉻鎳鉬合金鋼 | 軸承鋼 | 鉻不銹鋼 | 彈簧鋼 |
