系列：安全閥系列
DDA型真空安全閥
產品描述product description
DDA型真空安全閥用于真空泵后的真空管路上，當管路系統中真空度超過允許值時，該閥門自動開啟，平衡管路系統中的壓力，保護真空泵和系統。
產品詳情PRODUCT DESCRIPTION
DDA型真空安全閥用于真空泵后的真空管路上，當管路系統中真空度超過允許值時，該閥門自動開啟，平衡管路系統中的壓力，保護真空泵和系統。
產品主要性能參數
型號 | 密封壓力/pa | 開啟壓力/pa | 回座壓力/pa | 適用介質 | 適用溫度/0C | |||
絕對壓力 | 真空度 | 絕對壓力 | 真空度 | 絕對壓力 | 真空度 | |||
DDA-50 | 62800 | 37200（280mmHg） | 62800 | 37200（280mmHg） | 55005300 | 45000（340mmHg） | 空氣無腐蝕性氣體 | -25~80 |
DDA-80 | 13600 | 86400（650mmHg） | 13600 | 86400（650mmHg） | 94700（712mmHg） | |||
產品主要零件材料
型號 | 閥體 | 閥座、閥瓣 | 彈簧 |
DDA-50 | 球墨鑄鐵 | 銅合金 | 合金鋼絲 |
DDA-80 |

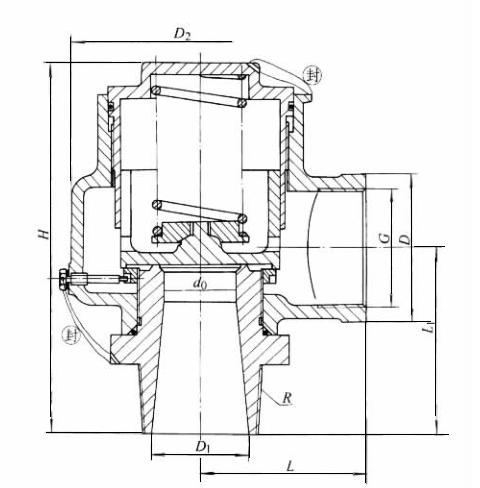

產品主要尺寸
公稱通徑DN/mm | 尺寸/mm | ||||||||
管螺紋G | 錐管螺紋R | L | L1 | D | D1 | D2 | d0 | H | |
50 | R2 | RC2 | 85 | 95 | 75 | 50 | 132 | 38 | 185 |
80 | R3 | RC3 | 102 | 115 | 105 | 76 | 165 | 58 | 205 |
