A38Y雙聯彈簧帶扳手全啟式安全閥

系列：安全閥系列

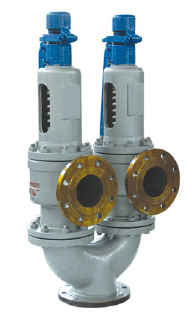

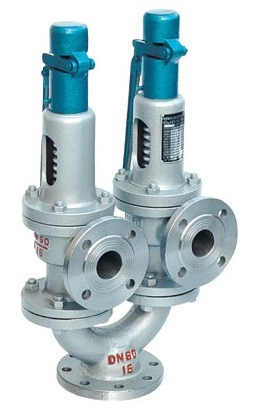

A38Y雙聯彈簧帶扳手全啟式安全閥

產品描述product description

A38Y雙聯彈簧帶扳手全啟式安全閥是在一個變徑的Y型三通接頭上配置兩個同樣規格A48Y型的安全閥，以滿足變排量或大排量的設備保護需求。

產品詳情PRODUCT DESCRIPTION

A38Y雙聯彈簧帶扳手全啟式安全閥是在一個變徑的Y型三通接頭上配置兩個同樣規格A48Y型的安全閥，以滿足變排量或大排量的設備保護需求，其公稱通徑是指Y型進口接管的公稱通徑，Y型三通接頭與閥門的配置組合如下：

A38Y公稱通徑 65 80 100 150

配置A48Y型的閥門公稱通徑 40 65 80 125

產品主要性能參數

型號	整定壓力范圍/Mpa	排放壓力/Mpa	回座壓力/Mpa	密封試驗壓力/Mpa	開啟高度/Mpa	適用介質適用溫度℃	排量系數
A38Y-16C	0.1-1.6	≤1.1倍整定壓力	≥85%整定壓力	整定壓力≥0.3時為0.9*整定壓力	≥1/4喉徑	空氣、熱無腐蝕性氣體等 ≤350	0.7
A38Y-25	1.3-2.5
A38Y-40	1.6-4.0
A38Y-64	2.5-6.4

產品主要零部件材料

零件名稱	閥體、彈簧座、彈簧導向墊	彈簧	調節螺桿	閥體	閥蓋
材料	碳素鑄鋼	2Cr13	50CrVA	不銹鋼	碳素鑄鋼或球鐵

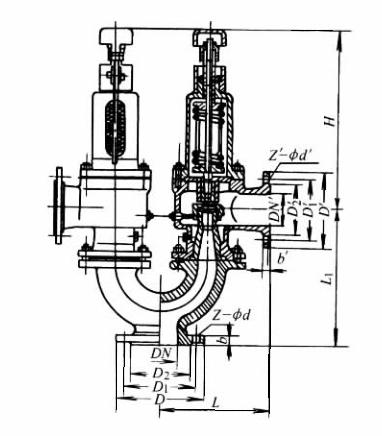

產品主要尺寸

A38Y-16C	65	20	165	125	100		20	3		4-18	40	150	110	85	16	3	4-18	198	100	165	225	636
	80	32	200	160	135		20	3		8-18	65	185	145	120	20	3	4-18	230	120	190	265	817
	100	40	220	180	155		22	3		8-18	80	200	160	135	20	3	8-18	293	140	265	265	921
	150	80	285	240	210		24	3		8-23	125	250	210	185	22	3	8-18	320	175	250	420	1097
A38Y-25	65	20	165	125	100		20	3		4-18	40	150	110	85	16	3	4-18	198	100	165	225	636
	80	32	200	160	135		22	3		8-18	65	185	145	120	20	3	4-18	230	120	190	265	817
	100	40	230	190	160		24	3		8-23	80	200	160	135	20	3	8-18	293	140	265	265	921
	150	80	300	250	218		30	3		8-26	125	250	210	185	22	3	8-18	320	175	250	420	1097
A38Y-40	65	20	165	125	100	88	20	3	4	4-18	40	150	110	85	16	3	4-18	198	100	165	225	636
	80	32	200	160	135	121	22	3	4	8-18	65	185	145	120	20	3	4-18	230	120	190	265	817
	100	40	235	190	160	150	24	3	4.5	8-23	80	200	160	135	20	3	8-18	293	140	265	265	921
	150	80	300	250	218	204	30	3	4.5	8-26	125	250	210	185	22	3	8-18	320	175	250	420	1097
