系列：減壓閥系列

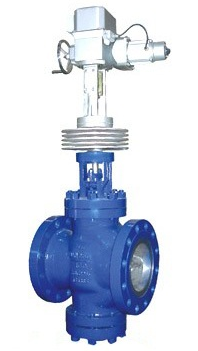

Y945H電動雙座蒸汽減壓閥
產品描述product description
Y945H/Y電動雙閥座蒸汽減壓閥主要由閥體、閥座、閥瓣等零件組成，采用雙閥座、雙錐體閥瓣的結構。
產品詳情PRODUCT DESCRIPTION
產品工作原理和用途：
電動減壓閥通過調節一次側流體的動壓頭，達到控制減壓閥后壓力的目的。本系列產品的減壓比用到0.6較為合適。
本產品主要用于蒸汽管路，調節壓力。廣泛應用在熱電聯產、輕紡、印染、石化、制糖等行業。
產品結構特點：
Y945H/Y電動雙閥座蒸汽減壓閥主要由閥體、閥座、閥瓣等零件組成，采用雙閥座、雙錐體閥瓣的結構。采用壓力平衡式閥瓣，通過閥瓣升降調節壓力可配用ZKZ-BC型或其它型直行程電動執行器實現遙控和自動控制。電動無級調節，二次壓力穩定，控制精度高。操作簡便，只需通過控制器修改二次壓力設定。運行平穩，使用壽命長。
產品主要性能參數：
公稱壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | ||||||||||||||||||
殼體試驗壓力(Mpa) | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 | ||||||||||||||||||
密封試驗壓力(Mpa) | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 17.6 | ||||||||||||||||||
最高進口壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | ||||||||||||||||||
出口壓力范圍(Mpa) | 最佳減壓比0.6 | |||||||||||||||||||||||
滲漏量 | 0.5%QMax | |||||||||||||||||||||||
溫量-壓力等級 | ANSI B16.34 | |||||||||||||||||||||||
公稱通徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | ||||||||||||
配執行機構型號 | ZKZ-310BC | ZKZ-410BC/ZKZ-510BC | ZKZ-510BC | ZKZ-610BC/ B+Z250/F1800 | ||||||||||||||||||||
行程 | 25 | 30 | 50/30 | 50 | 60 | 100 | ||||||||||||||||||
推力(N) | 4000 | 6400/1600 | 16000 | 2500 | ||||||||||||||||||||
全行程時間(S) | 20 | 32 | 37 | 62 | ||||||||||||||||||||
輸入信號 | 4-20mA DC | |||||||||||||||||||||||
供電電源 | 220V 50Hz | - | 380V 50Hz | |||||||||||||||||||||
基本誤差(%) | ≤±2.5 | |||||||||||||||||||||||
基本誤差(%) | ≤±1.5 | |||||||||||||||||||||||
基本誤差(%) | ≤3 | |||||||||||||||||||||||
產品主要零件材料：
零件名稱 | 零件材料 |
閥體 閥蓋 底蓋 | WCB |
閥座 | 304 |
閥瓣 | 2Cr13 |
閥桿 | 2Cr13 |
墊片 | 柔性石墨/1Cr18Ni9 |
導向套 | 2Cr13 |
填料 | 柔性石墨 |
螺栓 | 35CrMoA |
螺母 | 45 |

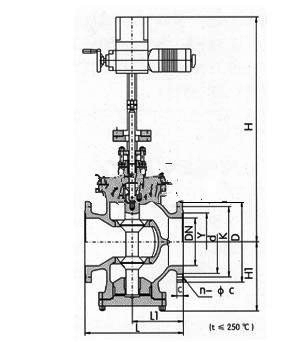

產品主要尺寸：
PN1.6-4.0
公稱通徑DN | 外 形 尺 寸 | |||
L | L1 | H | Hl | |
50 | 300 | 150 | 880 | 190 |
65 | 340 | 170 | 890 | 205 |
80 | 380 | 190 | 910 | 215 |
100 | 400 | 215 | 950 | 240 |
125 | 430 | 225 | 990 | 275 |
150 | 450 | 230 | 1090 | 320 |
200 | 500 | 260 | 1160 | 340 |
250 | 550 | 285 | 1230 | 370 |
300 | 750 | 395 | 1370 | 460 |
350 | 850 | 445 | 1450 | 530 |
400 | 950 | 550 | 1570 | 660 |
500 | 1130 | 680 | 1780 | 800 |
公稱通徑DN | 外 形 尺 寸 | |||
L | L1 | H | Hl | |
50 | 300 | 150 | 880 | 200 |
65 | 340 | 170 | 890 | 215 |
80 | 380 | 190 | 910 | 225 |
100 | 400 | 215 | 950 | 250 |
125 | 430 | 225 | 990 | 285 |
150 | 450 | 230 | 1090 | 330 |
200 | 500 | 260 | 1160 | 355 |
250 | 550 | 285 | 1230 | 390 |
300 | 750 | 395 | 1370 | 480 |
350 | 850 | 445 | 1450 | 550 |
400 | 950 | 550 | 1570 | 700 |
500 | 1130 | 680 | 1780 | 820 |
