系列：調節閥系列

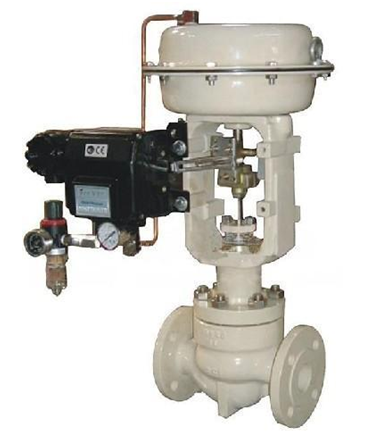

STB鍋爐給水調節閥
產品描述product description
STB鍋爐給水調節閥是一種新穎的壓力平衡套筒結構高壓差調節閥。
產品詳情PRODUCT DESCRIPTION
產品工作原理和用途：
STB鍋爐給水調節閥是一種新穎的壓力平衡套筒結構高壓差調節閥。閥內組件的套筒和閥芯是一種多孔和串級的混合結構，流體先經過套筒窗口進行第一級節流，再經過三級連續串級節流，允許壓差大，密封性好，流體通道呈S流線型，流量大，調節閥動態穩定性好。
該閥門是火力發電廠鍋爐給水系統的重要調節閥之一，也可適用于石油化工等其他工業的自動控制系統控制高壓差流體，可配電動執行機構和氣動執行機構。
產品結構特點：
1、閥內組件結構新穎，采用套筒節流，有效控制流速在30m/s左右。
2、節流面與閥座密封面分開，有效保護密封面，密封性能優良，使用壽命長。
3、閥內組件采用高強度不銹鋼制造，零件表面經過硬化處理，硬度可達到HRC70左右。
4、抗沖刷能力強。
5、閥芯采用壓力平衡式結構，減少流體作用在閥芯上的不平衡力。
產品性能參數：
閥體形式 | 鍛造直通式 | 流量特性 | 等百分比特性 |
公稱壓力 | PN25,32Mpa | 套筒形式 | 分離式 |
公稱通徑 | DN50,80,100,150,200,250,300 | 執行機構形式 | 氣動活塞執行機構或電動執行機構 |
連接形式 | BW焊接形式 | 作用形式 | 氣-關式或電—關式 |
工作溫度 | 小于420度 | 附件 | 定位器，手輪機構，行程開關，電磁閥，閥位傳送器 |
壓蓋形式 | 螺栓壓緊式 | 泄流量 | 小于額定KV值的0.01% |
閥芯形式 | 壓力平衡串級式 | 回差 | 小于全行程的1 |
產品主要零件材料：
零件名稱 | 閥體、閥蓋 | 填料 | 套筒 |
主要材料 | 20#鍛鋼 | 高溫石墨編織填料 | 特種不銹鋼表面硬化處理 |

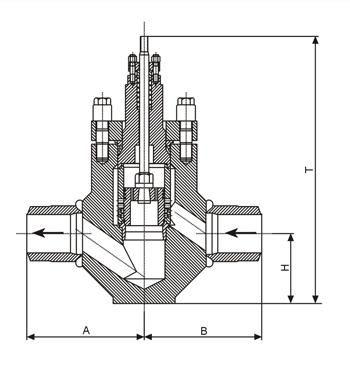

產品主要尺寸：
公稱通徑DN | B | T | H | 管道規格 |
50 | 385 | 258 | 76*10 | |
80 | ||||
100 | 310 | 750 | 190 | 133*16 |
125 | 390 | 895 | 225 | 168*22 |
150 | 727 | 985 | 194*25 | |
200 | 390 | 273*36 |
